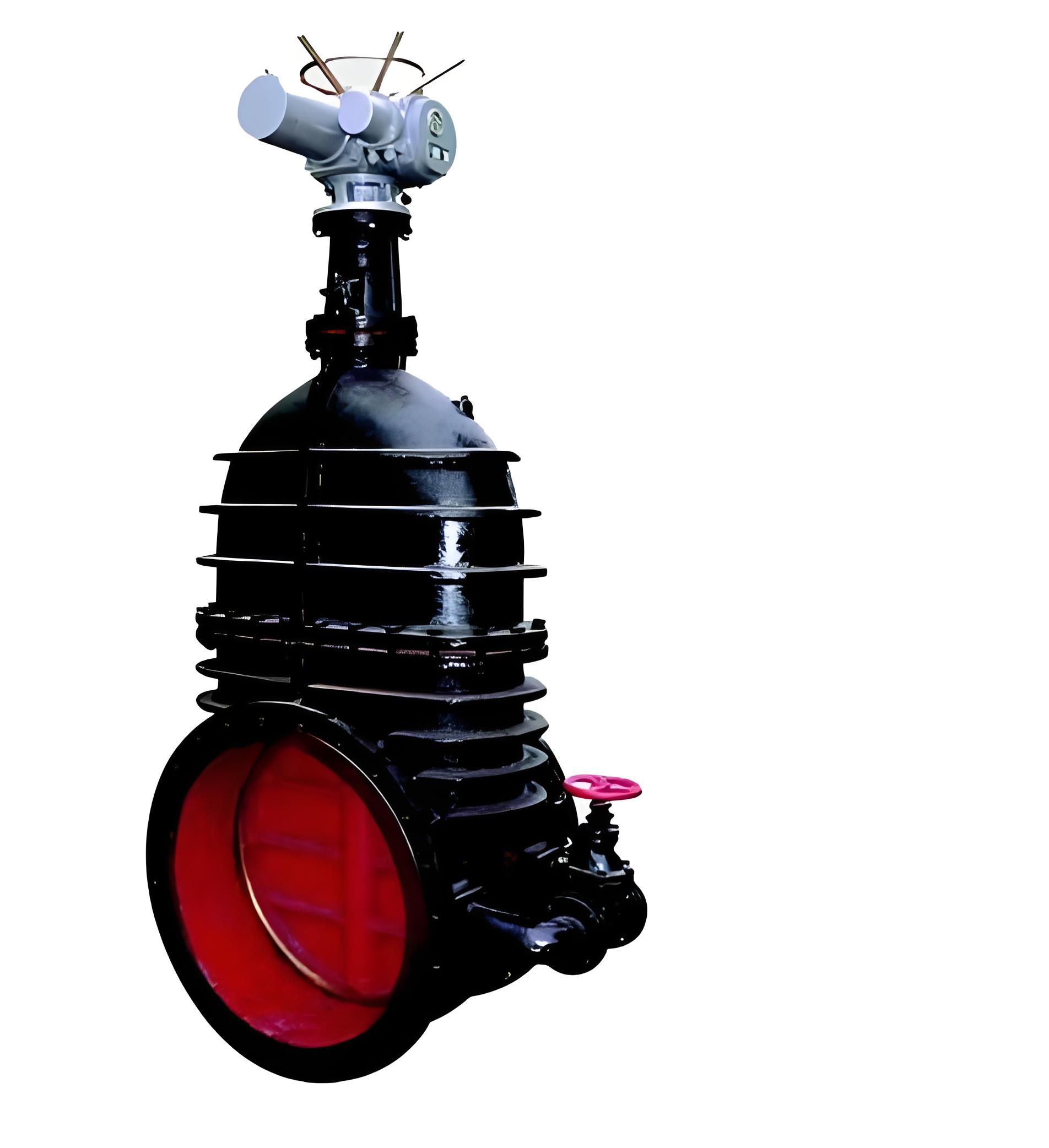

產品名稱：z945t-10 DN600水電站鑄鐵電動暗桿閘閥[ 2024-09-20 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、z945t-10 DN600水電站鑄鐵電動暗桿閘閥介紹

上海湖泉閥門集團有限公司鑄鐵電動暗桿閘閥‌是一種結合了鑄鐵材質和電動操作機構的閥門裝置，Z45T與Z45W兩個型號的區別在于，Z45T為閥座密封面堆焊銅合金；Z45W的閥座密封面沒有堆焊，直接用閥體材料加工出密封面。在密封性能上，Z45T要比Z45W要耐用。廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。暗桿閘閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭，結構形式可選用楔式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-2.5Mpa，公稱通徑為DN50-700mm，材質可選用灰鑄鐵、球墨鑄鐵。

二、z945t-10 DN600水電站鑄鐵電動暗桿閘閥特點

1、閥體材質，應以球墨鑄鐵為主，并注明牌號及鑄鐵實際的物理化學檢測數據。
2、閥桿材質，力求不銹鋼閥桿(2CR13)，大口徑閥門也應是不銹鋼嵌包的閥桿。
3、螺母材質，采用鑄鋁黃銅或鑄鋁青銅，且硬度與強度均大于閥桿。
4、閥桿襯套材質，其硬度與強度均應不大于閥桿，且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。

三、z945t-10 DN600水電站鑄鐵電動暗桿閘閥主要技術參數

型號	公稱壓力MPa	試驗壓力MPa		工作溫度	使用介質
		密封	強度
Z945H-10	1.0	1.1	1.5	≤200℃	水、蒸汽、油
Z945T-10
Z945W-10				≤100℃	油品、煤氣

四、z945t-10 DN600水電站鑄鐵電動暗桿閘閥零部件材料

型號	閥體、閥蓋、閘板	閘板	密封圈	閥桿螺母	閥桿	填料
Z945H-10	灰鑄鐵、鑄鋼	碳鋼+合金鋼	不銹鋼、合金鋼	青銅	碳鋼、不銹鋼	浸油石棉盤根
Z945W-10	灰鑄鐵	灰鑄鐵	黃銅		碳鋼
Z945T-10	灰鑄鐵	灰鑄鐵+黃銅	黃銅		碳鋼、黃銅

公稱通 DN(mm)	尺寸								重量
公稱通 DN(mm)	L	D	D1	D2	b	Z-d	H	D0	重量
50	180	160	125	100	20	4-18	345	180	17
65	195	180	145	120	20	4-18	376	180	20
80	210	195	160	135	22	4-18	417	200	27
100	230	215	180	155	22	8-18	460	200	50
125	255	245	210	185	24	8-18	525	240	70
150	280	280	240	210	24	8-23	567	240	95
200	330	335	295	265	26	8-23	705	320	150
250	380	390	350	320	28	12-23	800	320	200
300	420	440	400	368	28	12-23	886	400	280
350	450	500	460	428	30	16-23	968	400	360
400	480	565	515	482	32	16-25	1090	500	500
450	510	615	565	538	32	20-25	1175	500	590
500	540	670	620	585	34	20-25	1414	720	680
600	600	780	725	685	36	20-30	1593	720	951
700	660	895	840	800	40	24-30	1812	800	1950
