在現代工業流體控制系統中，三通球閥作為一種高效的多功能閥門，正逐步替代傳統的多臺二通閥組合管路。其核心優勢在于通過單一閥體實現介質的分流、合流及流向切換，大幅簡化系統結構并減少潛在泄漏點。根據球芯內部流道形狀的不同，三通球閥主要分為L型和T型兩大類別。這兩種類型在結構設計、密封機制及功能應用上存在顯著差異，直接決定了其在特定工況下的適用性。

一、 核心結構差異解析

L型與T型三通球閥的根本區別在于球體內部通道的幾何形態，這一物理結構的差異直接影響了閥門的流體動力學特性及操作邏輯。

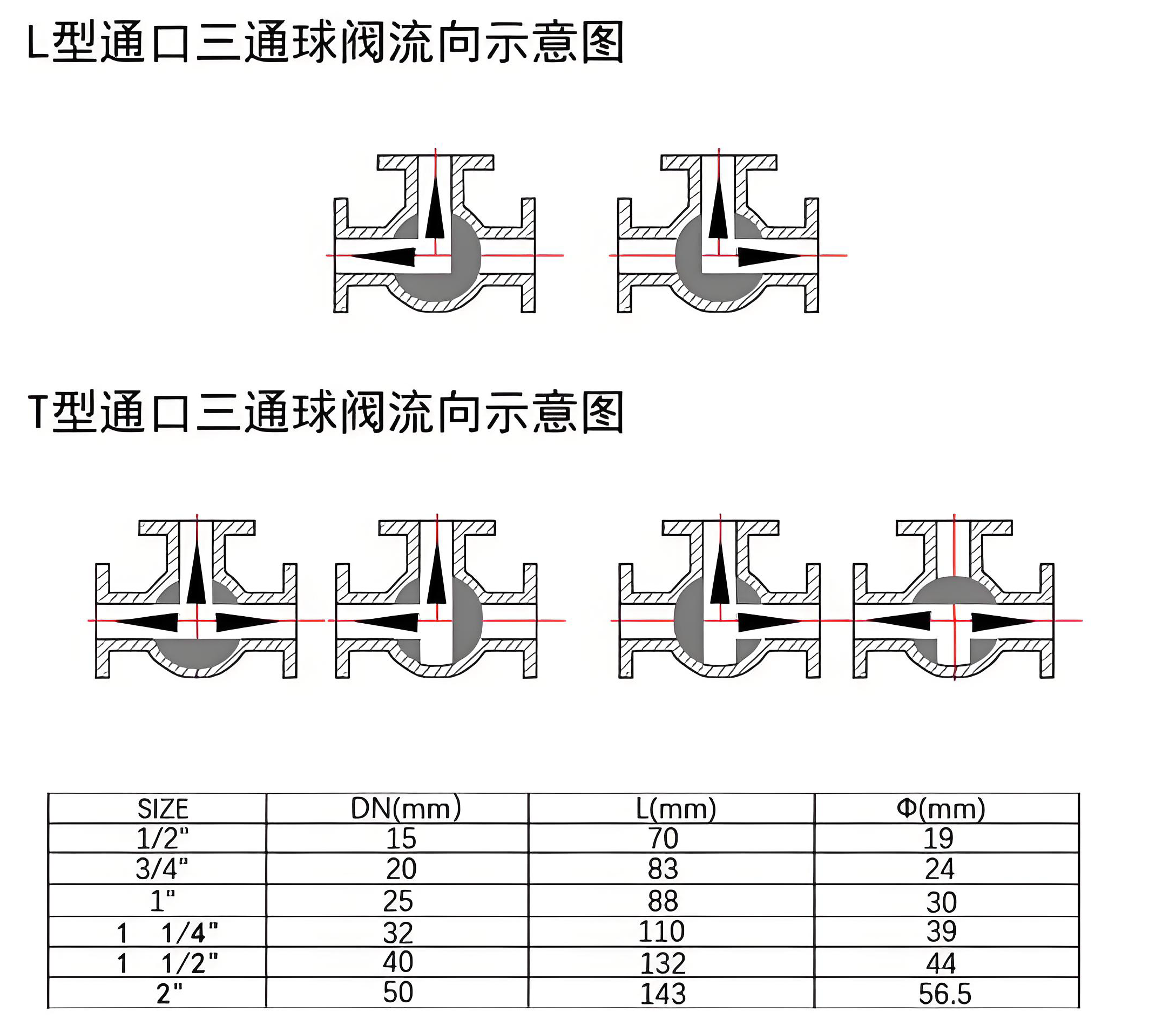

1. L型三通球閥：直角換向結構

L型三通球閥的球體內部通道呈90度直角（L形）。其閥體通常設計為相鄰流道口夾角為90度的直角型結構，其中兩個流道口位于同一軸線上，第三個流道口垂直于此軸線。

• ‌連通邏輯‌：L型結構僅能連接相互正交的兩條管道。在任意時刻，它只能實現“二選一”的通斷狀態，即入口A接通出口B且關閉C，或入口A接通出口C且關閉B。
• ‌密封結構‌：L型三通球閥多采用兩個閥座密封結構。由于受力相對簡單，其操作扭矩較輕，裝配與維修較為方便。
• ‌型號標識‌：在國標及常見工業標準中，L型三通球閥常以Q44F或NK44L等型號表示。

2. T型三通球閥：三向互通結構

T型三通球閥的球體內部通道呈T字形。這種結構允許三條正交的管道在閥體內實現更復雜的交互。

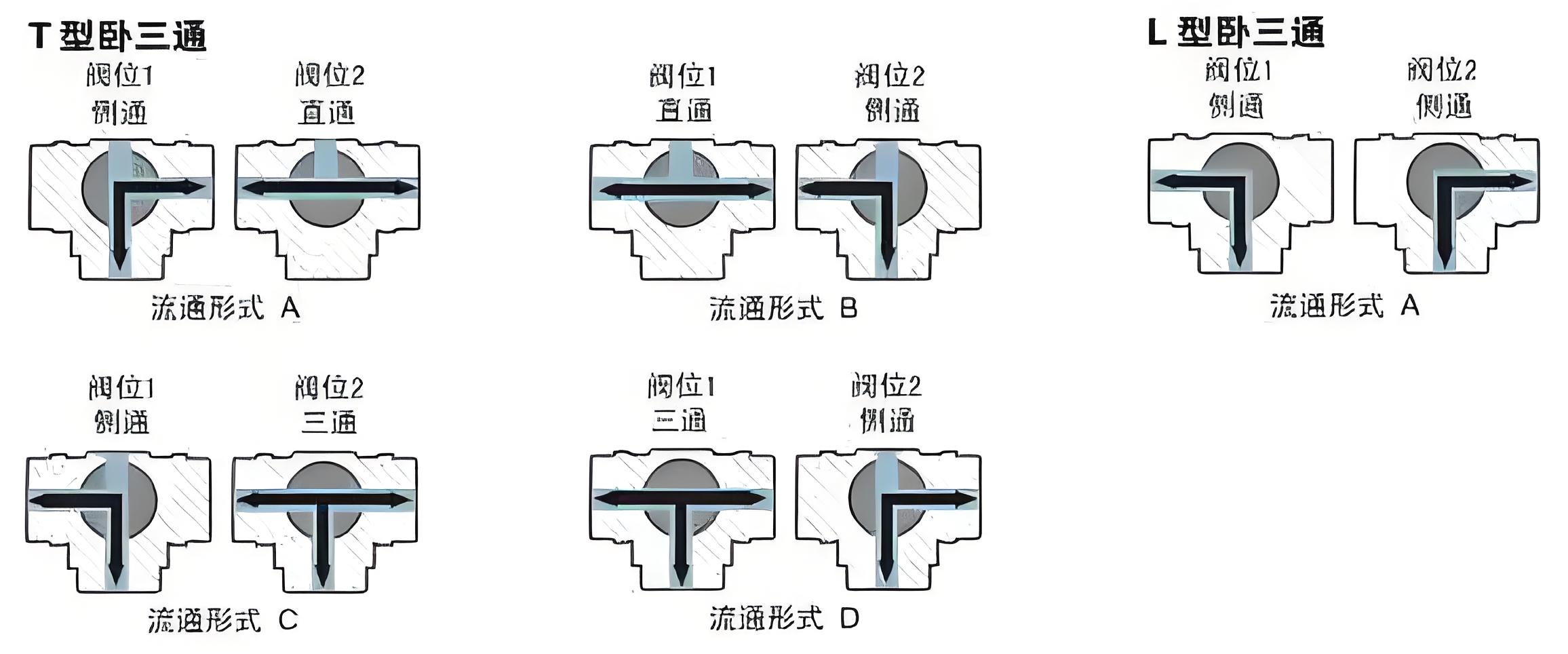

• ‌連通邏輯‌：T型孔道可以使三個通道互相連通，也可以使其中任意兩個通道連通，或者切斷第三條通道。這意味著T型閥門不僅能實現流向切換，還能同時保持多條管路的通暢。
• ‌密封結構‌：T型三通球閥通常采用四個閥座密封結構。這種四面密封設計使得受力更加平衡，閉止通道的密封更為可靠，但也導致同口徑下其操作扭矩大于L型閥門。因此，在選用氣動或電動執行器時，必須特別注意匹配足夠的扭矩，以防驅動不足。
• ‌型號標識‌：T型三通球閥常以Q45F或NK45T等型號表示。

二、 功能對比與應用場景

基于上述結構差異，L型與T型三通球閥在管道系統中的功能定位截然不同。選型口訣可概括為：“只換向選L型，要分流/合流選T型”。

1. L型的應用：精準的流向分配

L型三通球閥主要起分配作用，適用于需要將一路介質切換到兩個不同管路的場景。例如，在化工生產線的冷卻系統中，操作員可以通過旋轉L型球閥，將熱介質輪流導向冷卻塔A或冷卻塔B，從而實現設備的交替維護或負載均衡。在真空系統中，L型閥門常用于泵與腔體之間的快速氣路換向，確保系統壓力的精確控制。由于其無法進行合流操作，L型閥門在需要混合兩種介質的場景中并不適用。

2. T型的應用：靈活的分流與合流

T型三通球閥的功能更為全面，適用于需要動態調節的系統。

• ‌分流應用‌：在供熱或供油系統中，T型閥門可將主管道的高溫導熱油均勻分流至多臺用熱設備，實現能源的高效分配。
• ‌合流應用‌：在混合工藝中，如家庭沐浴混水閥或工業化學品混合，T型閥門可將兩股不同溫度或成分的流體（如冷水與熱水）合流為一股，實現溫度或濃度的初步調節。
• ‌復雜切換‌：在某些特殊工況下，T型閥門可實現三路全通，用于系統的沖洗或平衡壓力，隨后再切換至正常工作模式。

三、 驅動方式與自動化集成

隨著工業自動化程度的提高，三通球閥已不再局限于手動操作。無論是L型還是T型，均可配備氣動、電動或液動執行機構，以實現遠程控制和智能調節。

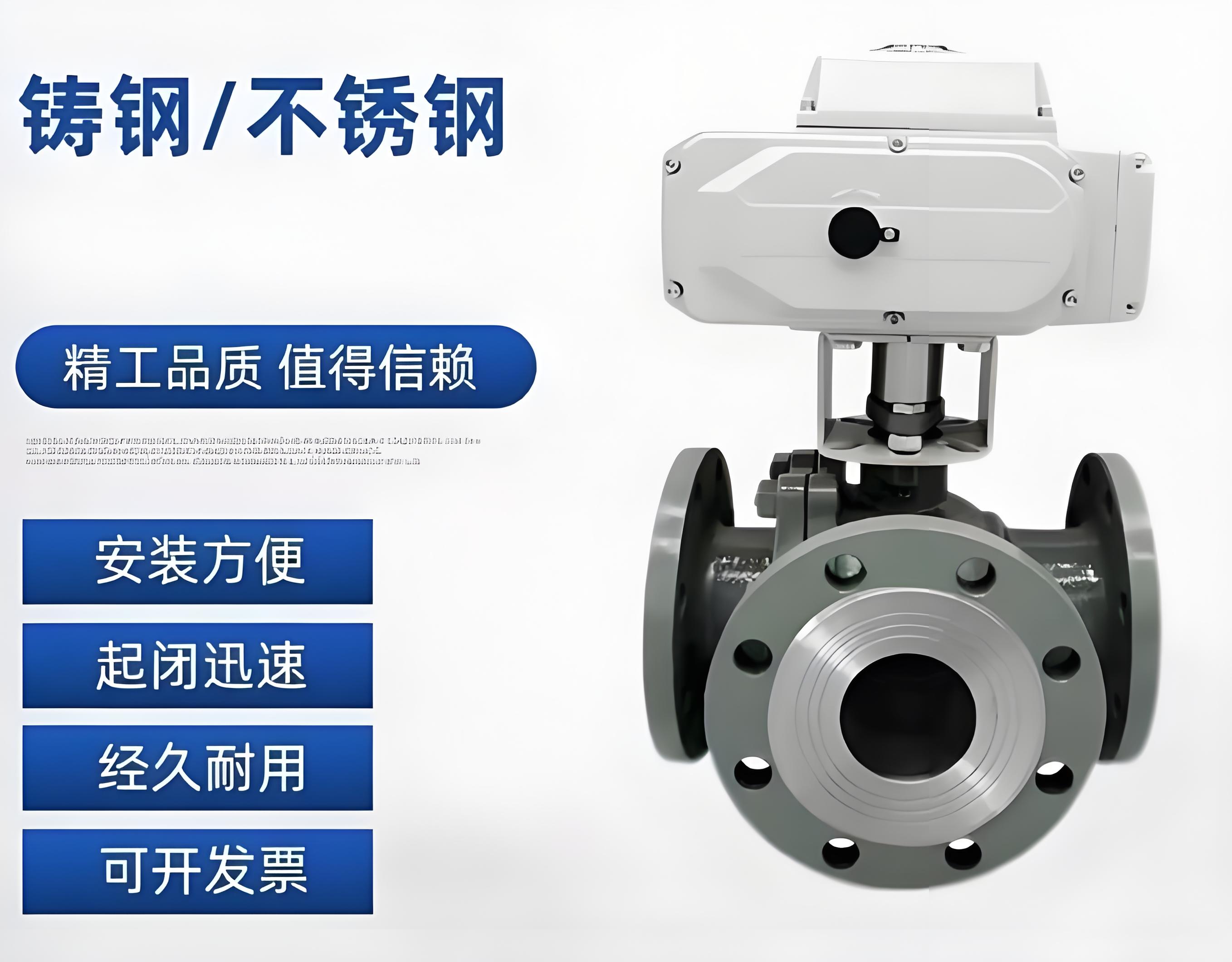

• ‌電動執行器‌：常見的有開關型帶無源信號、開關帶4-20mA反饋以及智能調節式輸入輸出4-20mA。電動三通球閥廣泛應用于氣體、液體、蒸汽及腐蝕性介質的管道自動化控制中，支持AC220V、DC24V等多種電壓等級。防爆等級通?？蛇_(dá)EX dⅡBT4或EX dⅡCT6，適用于石油、化工等危險環境。
• ‌氣動執行器‌：氣動三通球閥響應速度快，適用于需要頻繁動作或緊急切斷的場合。執行器帶動球體經90度或180度的旋轉動作，達到換向與合流分流控制的目的。

值得注意的是，由于T型閥門扭矩較大，在選擇氣動或電動執行器時，必須進行嚴格的扭矩計算，確保執行器的輸出扭矩能夠克服閥門內部的摩擦力和介質壓力，防止出現“帶不動閥門”的故障。

四、 材質適應性與維護

三通球閥的材質選擇直接影響其耐腐蝕性和耐磨性。常見的閥體材質包括鑄鋼、不銹鋼（如304、316L）等，適用于油品、化工原料、水、溶劑、酸和天然氣等多種介質。密封閥座則多采用增強PTFE、PPL或HR雙密封閥座，以適應從-20℃至350℃甚至更高的工作溫度范圍。

在維護方面，L型閥門因結構簡單、扭矩輕，日常維護成本相對較低。而T型閥門由于涉及四面密封，對安裝精度和密封面的清潔度要求更高。定期檢查閥座磨損情況，確保密封性能，是延長三通球閥使用壽命的關鍵。

結語

從L型到T型，三通球閥的結構演變體現了流體控制技術從單一功能向多功能集成的發展趨勢。L型閥門以其結構簡單、操作輕便的優勢，成為純流向切換場景的首選；而T型閥門憑借其強大的分流、合流能力，在復雜工藝系統中發揮著不可替代的作用。正確理解兩者的結構差異與功能邊界，結合具體的工況需求（如介質特性、流量要求、自動化程度），是確保管道系統安全、高效運行的關鍵。
