DN200明桿閘閥，DN100明桿閘閥，DN150明桿閘閥，DN65明桿閘閥，,DN50明桿閘閥
[ 2024-10-11 ]

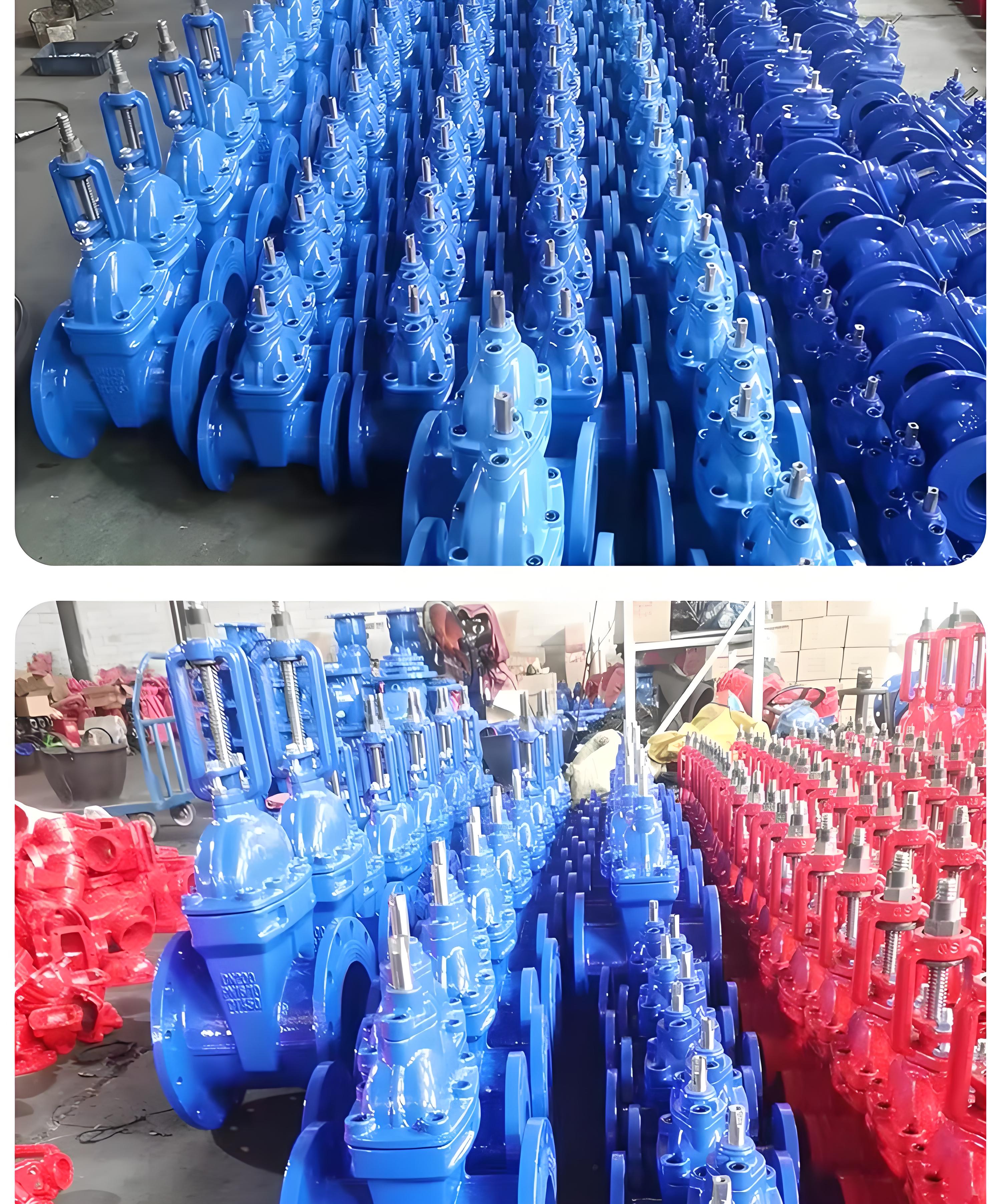

明桿閘閥是一種閥門，也被稱為平面閘閥。它的主要結構由閥門體、密封面、閥瓣、桿、手輪等組成。桿和瓦組成一個整體，瓦和閥瓣又組成了密封面。它通過手輪旋轉來提升或降低閥瓣，從而實現開啟或關閉閥門。當手輪順時針旋轉時，閥瓣會逐漸升起，這時介質可以通過閥門流過。相反，當手輪逆時針旋轉時，閥瓣會逐漸降下，這時介質就會被截斷，從而達到關閉閥門的目的。

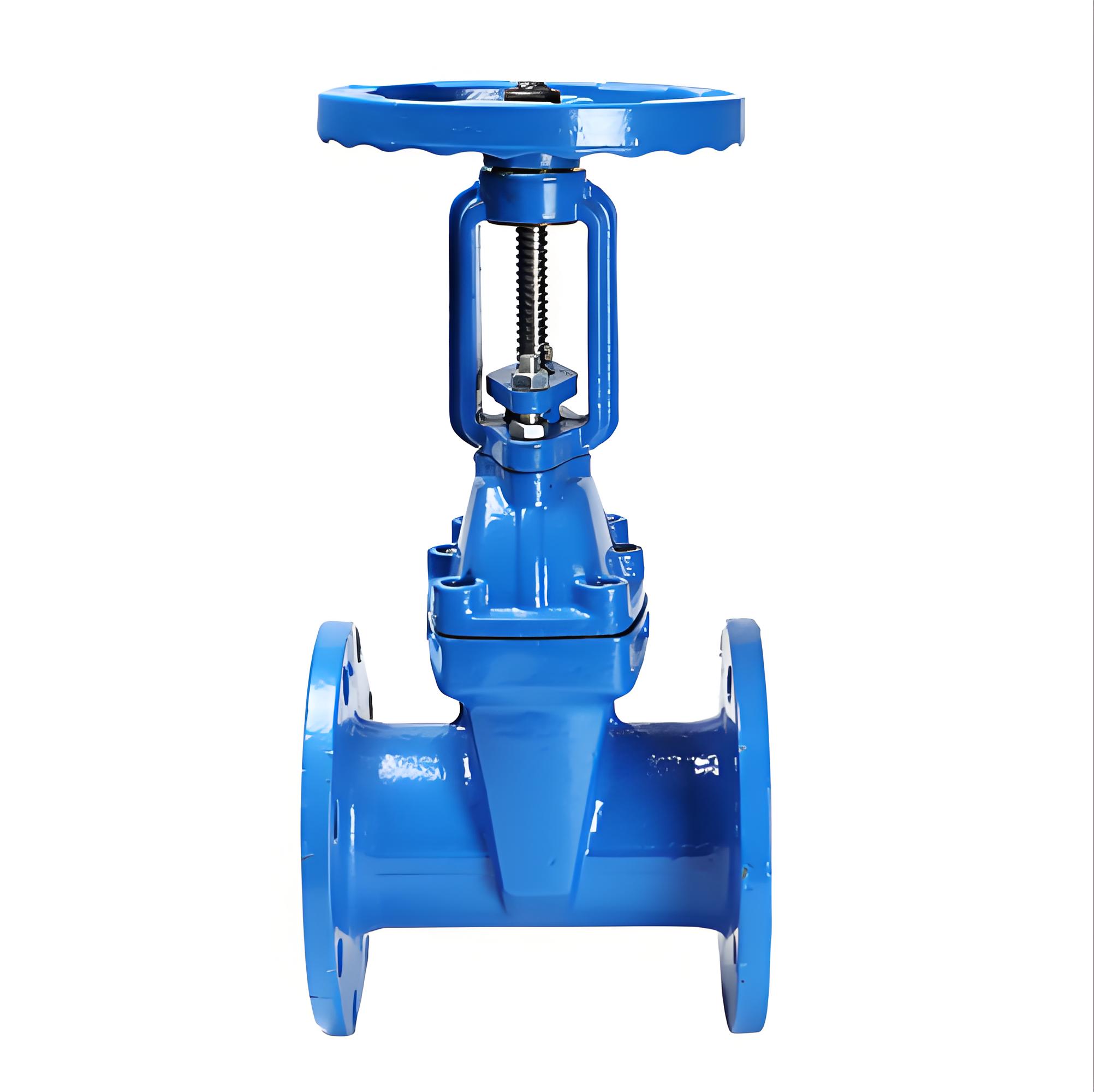

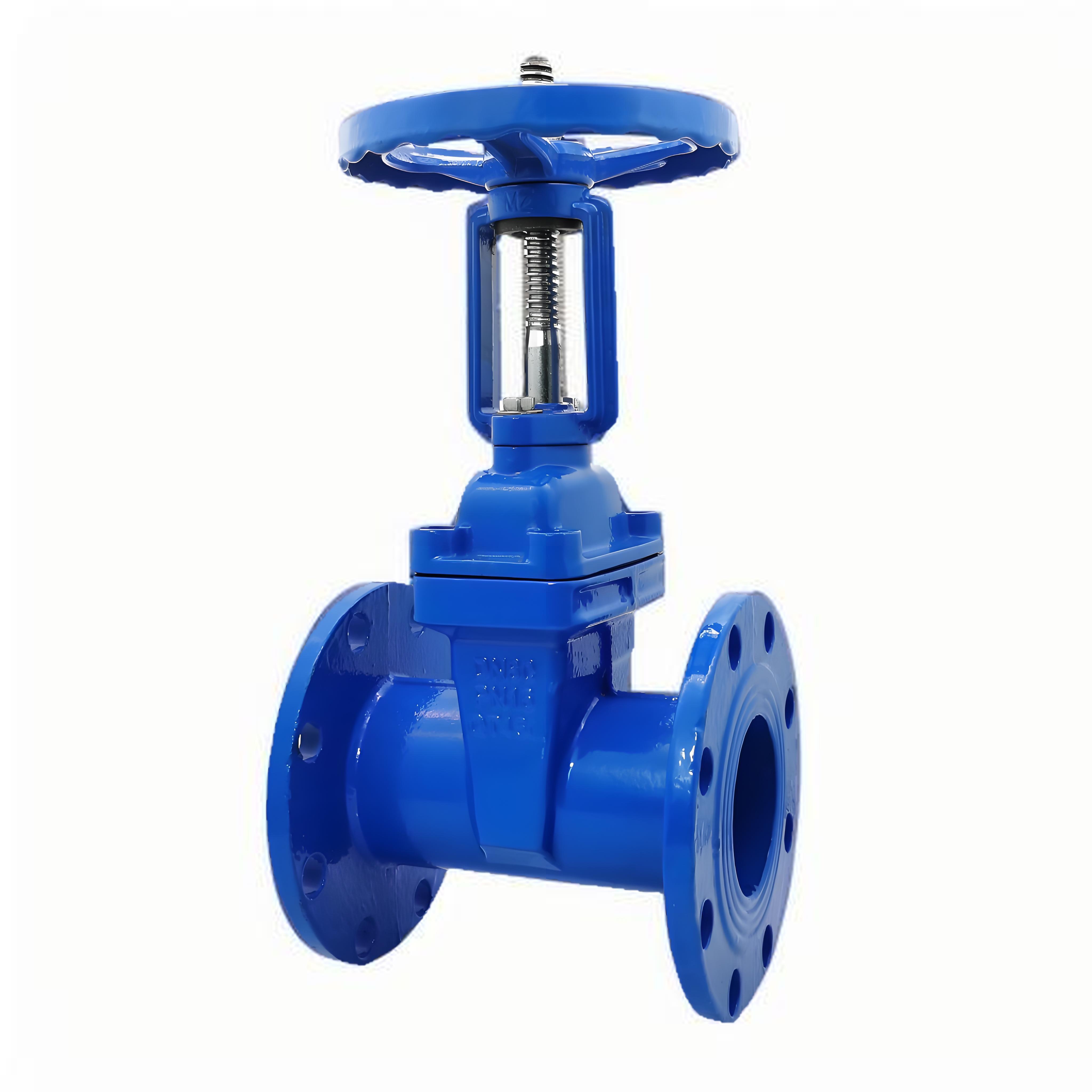

明桿閘閥：閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利，開閉程度明顯，因此被廣泛采用。 明桿閘閥的升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。明桿閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，明桿閘閥只能作全開和全關，不能作調節和節流。
常見的明桿閘閥有： 灰鑄鐵明桿閘閥，型號Z41T-16； 球墨鑄鐵明桿閘閥，型號Z41X-16Q； 鑄鋼明桿閘閥，型號Z41H-16C； 不銹鋼明桿閘閥，型號Z41W-16P。
主要技術參數
主要外形連接尺寸
明桿閘閥：閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利，開閉程度明顯，因此被廣泛采用。 明桿閘閥的升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。明桿閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，明桿閘閥只能作全開和全關，不能作調節和節流。
常見的明桿閘閥有： 灰鑄鐵明桿閘閥，型號Z41T-16； 球墨鑄鐵明桿閘閥，型號Z41X-16Q； 鑄鋼明桿閘閥，型號Z41H-16C； 不銹鋼明桿閘閥，型號Z41W-16P。
明桿閘閥的優勢
1、 操作簡便
明桿閘閥采用手動操作，操作簡便，不需要外部的動力源，隨時可用。
2、通徑范圍廣
明桿閘閥的通徑范圍廣，可以從小到幾十毫米到數米，適用于各種流量大小的管道。
3、 密封性好
閘板和閥座采用雙面鑄造或刻面處理，密封性能好，能夠防止介質泄漏。
4、耐用性強
閘板和閥座采用材料硬度高、耐磨性好的合金材料制成，使用壽命長。
| 名 稱 | 材 質 |
|---|---|
| 閥 體 | 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
| 閘 板 | 球 墨 鑄 鐵 +三 元 乙 丙 或 丁 腈 橡 膠 |
| 中 口 墊 | 丁 腈 橡 膠、三 元 乙 丙 |
| 密 封 圈 | 丁 腈 橡 膠 |
| 支 架 | 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
| 閥 桿 | 不 銹 鋼 |
| 螺 栓 | 不 銹 鋼 |
| 壓 蓋 | 球 墨 鑄 鐵、鑄 鋼 |
| 閥 桿 螺 母 | 銅 合 金 |
| 手 輪 （傳 動 帽） | 可 鍛 鑄 鐵 |
主要技術參數
公稱壓力：1.0～2.5MPa 工
作溫度：0～80℃
法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～400mm
適用介質：水、油、氣等 試
驗標準：GB13927 AP1598
主要外形連接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| H | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| H1 | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1031 | 1117 | 1655 | 1805 |
