在工業自動化領域，閥門電動裝置（俗稱“電裝”或“電動頭”）是控制管道介質流通的關鍵執行機構。面對銘牌上諸如 DZW、DQW、DZT 等復雜的字母與數字組合，許多工程技術人員往往感到困惑。這些代號并非隨意編排，而是嚴格遵循國家及行業標準，代表了產品的結構形式、控制方式及適用場景。以下將從核心分類、型號解讀及選型要點三個維度，系統解析閥門電裝的型號含義。

一、 核心系列區分：DZW、DQW 與 DZT

要讀懂型號，首先需明確三大基礎系列的定義及其應用場景：

1. DZW 系列：多回轉閥門電動裝置

• ‌全稱‌：Multi-turn Valve Electric Actuator
• ‌核心特征‌：“Z”代表多回轉（Zhuan），即輸出軸進行多圈旋轉運動。

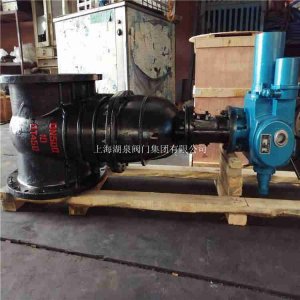

• ‌適用閥門‌：主要用于需要閥桿做直線升降運動的閥門，如‌閘閥、截止閥、隔膜閥、柱塞閥、節流閥‌等。這類閥門通常通過閥桿的螺紋傳動實現開啟和關閉，需要電動裝置提供足夠的推力和轉圈數。
• ‌特點‌：技術成熟，應用最廣泛，具備力矩保護和行程控制功能。

2. DQW 系列：部分回轉閥門電動裝置

• ‌全稱‌：Quarter-turn Valve Electric Actuator
• ‌核心特征‌：“Q”代表部分回轉（Quan bu hui zhuan / Quarter turn），即輸出軸通常在 90° 范圍內旋轉。

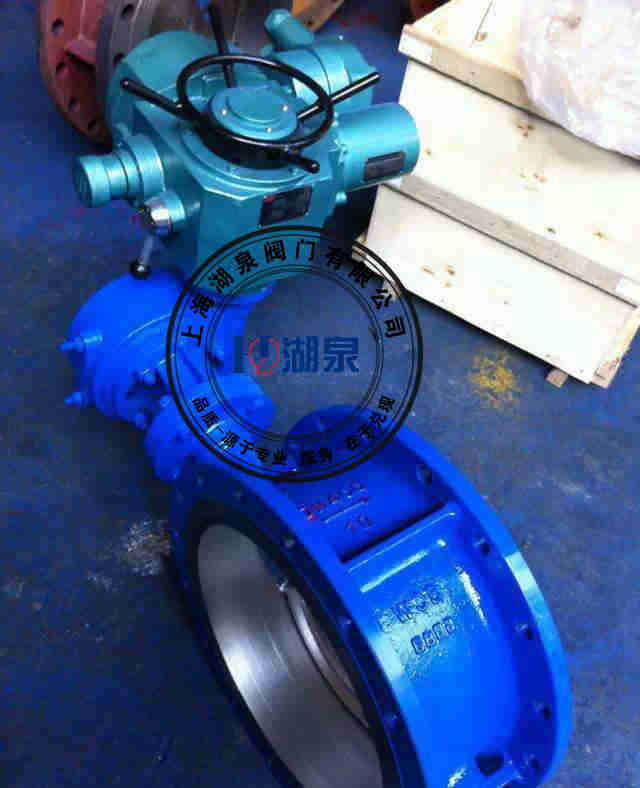

• ‌適用閥門‌：主要用于‌蝶閥、球閥、旋塞閥‌等只需旋轉 90° 即可實現全開或全關的閥門。
• ‌特點‌：結構緊湊，動作迅速，常用于大口徑管道的快速切斷或調節。

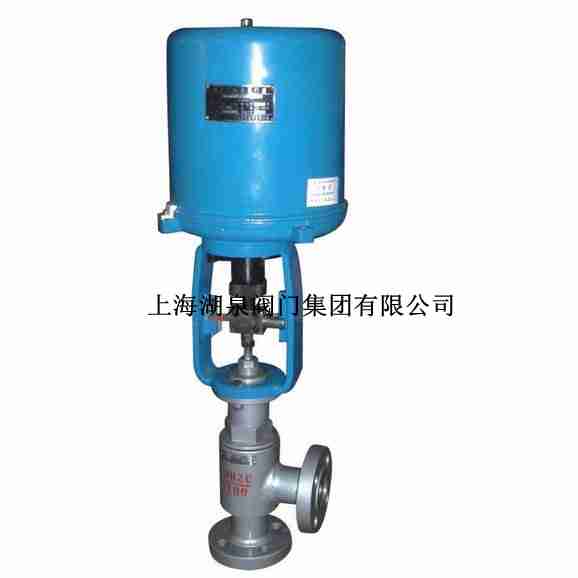

3. DZT 系列：調節型電動裝置

• ‌全稱‌：Regulating Type Electric Actuator
• ‌核心特征‌：“T”代表調節型（Tiao jie）。它既可以基于多回轉（DZT-Z）也可以基于部分回轉（DZT-Q）結構，但關鍵在于其‌控制模式‌。
• ‌適用場景‌：不僅用于開關控制，更側重于‌連續調節‌。它能接收 4~20mA 模擬量信號，精確控制閥門的開度（如開到 50%），并反饋相應的閥位信號。
• ‌特點‌：內置智能控制器，具備高精度定位、電子互鎖、相序自動糾正等功能，適用于需要流量、壓力精確控制的工況。

‌注意‌：市場上常將“整體式”或“智能一體化”產品標記為 DZZ 或在型號后綴中體現（如 DZW/Z），意指電氣控制部分與機械傳動部分集成在一起，無需外接控制箱，安裝維護更為便捷。

二、 型號編制規則詳解

以典型的多回轉型號 ‌DZW30-24/W‌ 為例，各部分含義如下：

復雜型號示例解析

• ‌DZBTZ45T-24B/S‌：

  • ‌DZB‌：隔爆型閥門電動裝置
  • ‌T‌：推力型接口
  • ‌Z45‌：多回轉，轉矩 450 N·m
  • ‌T‌：整體調節型
  • ‌24‌：輸出轉速 24 r/min
  • ‌B‌：隔爆型
  • ‌S‌：帶手動減速箱

• ‌DQW10-24W/T‌：

  • ‌DQW‌：部分回轉電動裝置
  • ‌10‌：轉矩 100 N·m
  • ‌24‌：轉速 24 r/min
  • ‌W‌：戶外型
  • ‌T‌：調節型（可接受 4-20mA 信號）

三、 關鍵性能參數與選型指南

在確定型號前，還需關注以下核心技術參數，以確保電裝與閥門完美匹配：

1. ‌公稱轉矩（N·m）‌：
   這是選型的核心指標。必須大于閥門實際所需的操作力矩，并留有適當余量（通常建議 1.2-1.5 倍安全系數）。例如，DN200 的閘閥可能需要 Z30 或 Z45 規格，而 DN50 可能僅需 Z10。

2. ‌最大轉圈數（圈）‌：
   針對多回轉電裝（DZW），需確認閥門從全關到全開所需的閥桿旋轉圈數。電裝的最大允許轉圈數必須大于此值。例如，長桿閘閥可能需要 60 圈以上，此時應選擇最大轉圈數為 120 或 150 的型號（如 Z45-Z120）。

3. ‌輸出轉速（r/min）‌：
   影響閥門的啟閉時間。常規轉速有 12, 18, 24, 36 r/min 等。高速適用于需要快速切斷的場合，低速適用于對水錘效應敏感的大口徑管道。

4. ‌防護等級與防爆要求‌：

   • ‌IP65/IP67‌：常規戶外環境需達到 IP65，涉水或惡劣環境建議 IP67。
   • ‌隔爆型（Ex d IIB T4 等）‌：若應用于石油化工、煤礦井下等易燃易爆場所，必須選用帶有“B”標識的隔爆型電裝（如 DZB 或 DZW-B），并符合相應的防爆標準。

5. ‌控制信號類型‌：

   • ‌開關型‌：僅接收開/關指令，反饋全開/全關信號。
   • ‌調節型‌：接收 4-20mA 模擬量信號進行比例控制，并反饋實時閥位。若工藝要求精確流量控制，務必選擇帶“T”后綴的調節型產品。

結語

理解閥門電裝型號，關鍵在于掌握“DZ（電動裝置）+ W/Q（回轉方式）+ 數字（轉矩/轉速）+ 后綴（防護/控制）”的邏輯鏈條。DZW 適用于多圈旋轉的閘截止閥，DQW 適用于 90° 旋轉的球蝶閥，而 DZT 則賦予了閥門精確調節的能力。在實際采購與維護中，結合閥門的具體工況（力矩、行程、環境、控制需求）對照上述規則，即可準確識別并選型，避免因型號混淆導致的設備損壞或控制失效。
